協力工場が持つ加工技術の一部をご紹介いたします。
品質保証

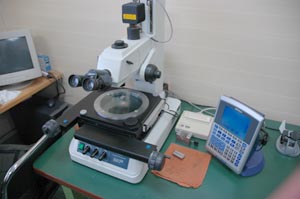

走査型電子顕微鏡、三次元測定器、精密形状測定器、クイックビジョンなど超精密な測定機器を備え、高度な品質保証体制でお応えいたします。
高精度加工技術
| 超精密加工 |
|---|
|
超精密ワイヤー加工(公差±1μ) 穴加工(SUS、スチール、超硬最小下穴加工Ø0.1mmから) 研削加工 (公差±1μ以内) NC旋盤・マシニングセンター(公差±2.5μ以内) |
| 新素材の精密加工 / 加工寸法(mm) | |||
|---|---|---|---|
| 材質 | 最小穴径±0.005 | 最大穴深さ | 穴ピッチ例 |
| ジルコニア | 0.035 | 0.4 | 0.4 |
| アルミナ | 0.040 | 0.4 | 0.4 |
| 大型超精密研削加工 | |
|---|---|
| 平面研削 | 4000L×1000W×900H |
| 平面研削 | Ø1500×650H(横軸ロータリ) |
| 円筒研削 | Ø550×3200L |
| ジグ研削 | 1040L×760W×700H |
| 内面研削 | Ø500×750H |
歯車加工
| 歯車 | 平歯車 | ヘリカルギア、インタナルギア |
|---|---|---|
| 傘歯車 | ストレートベベルギヤ、スパイラルベベルギヤ(グリーソン) | |
| ハイポイドギヤ | ||
| アクスル | ステアリング ドライブアクスル |
ラフテレーンクレーン、パワーショベル、農業用トラクタ、各種フロントアクスル、他 |
| リジッドドライブアクスル | ノンステップバス、道路機械、フォークリフト、各種リアアクスル | |
| 湿式ブレーキ内臓リジッドドライブアクスル | ホイルローダ、鉱内作業車、キャリヤカー、他 | |
| 遊星減速機 | 旋回 | パワーショベル、ラフテレーンクレーン、他 |
| 走行 | クローラクレーン、農業用トラクタ、大型パワーショベル、道路機械、キャリアダンプ、他 | |
| ウインチ | デッキクレーン、船用、クローラクレーン、他 | |
| コンクリートミキサー、立体駐車場、遠心分離機 | ||
| ギヤボックス | スプリッター | 道路機械 |
| ウインチ | カーゴクレーン | |
| ベベルギヤ | バス | |
| エレベータ | ||
| カービック カップリング |
組立品 | インデックステーブル(カム式、油圧式) |
| 刃物台(手動式・自動式) | ||
| 6軸タレット | ||
| 単体 | ||
電鋳加工部品
- 電鋳加工法による、製品の設計、製品販売、射出成形、ダイカスト、ゴム金型、キャビティ及び各種部品
- 電鋳キャビティによる試作金型の短期間製作
- 電鋳キャビティ、電鋳ブッシュ等電鋳製品(部品)による超精密金型部品の短納期製作
レーザー加工
- 3次元YAGレーザー加工
- エキシマレーザーによる微細穴あけ
| セラミックス | アルミナセラミックス、ジルコニアセラミックス、窒化珪素、ネオセラミックス |
|---|---|
| その他の新素材 | シリコンウェハー、FRP(ガラス繊維)、FRP(ケプラー)、FRP(炭素繊維)、アルモファス |
| 金属 | ステンレス、チタン、タングステン、銅 |
| 石英ガラス、カーボン | 石英ガラス&パイレックス、フォトセラム、カーボン、雲母(生マイカ)、サファイア・ダイヤモンド |
| 特殊加工 | レーザー溶接、丸パイプ加工 |
レーザーカッター
レーザーカッターは、従来の超硬合金と比べタングステンの粒子が細かいため刃立ちが良く、靭性も高いため、フィルム、繊維などの切断に最適です。
皆様のより高度な加工技術のお役に立てるよう、材質、刃型形状などトータルな技術提供を行っております。
刃物の取扱いには危険が伴います。取替え作業にも大変神経を使います。超硬レーザーカッターは、鋼に比べて10倍～100倍も長寿命です。その結果、危険な取替え作業の回数を減らすだけでなく、取替えによる加工の中断が避けられ、コストダウンにもつながります。
超硬を使用することで、作業の合理化を図ることができます。
チタン加工
高度なテクニックが要求される様々なチタン加工について、多量、少量のロットにかかわらず多彩なニーズに対処できます。
チタンだけでなく、タンタルやハイテロイなど、あらゆる材料や精密加工のご要望にもお応えします。
- シェル&チューブ式熱交換機
- クロス型マグネットフィルター
- ジャケット式タンク
- 真空チャンバー(ステンレス製)
- ボールバルブ
- 充填塔
- 次亜フィルター
- スクリューフィーダー
各種熱処理・表面処理
| 熱処理・表面処理 | アルマイト処理 |
|---|---|
|
硬質アルマイト処理 |
|
| レイドント(LD)処理 | |
| Hcr(ハードクロームメッキ)処理 | |
| アロジン処理 | |
| 羽布研磨 | |
| コーティング/CVD | TiC・・・プレス深絞り用金型、冷間鍛造用金型 |
| Ti3・・・アルミダイカスト鋳抜きピン、プレス金型 | |
| W2C・・・アルミダイカスト金型(溶損対策用) | |
| コーティング/PVD | TiN・・・プレス用金型、冷間鍛造用金型、切削用具 |
| CMTi・・・アルミダイカスト鋳抜きピン、切削工具 | |
| TiCN・・・高度の機械適応力を受ける切削工具 冷間鍛造用パンチ、ダイ、プレス打抜きパンチ |
|
| TiAIN・・・鋼の高速加工による熱応力を受ける工具 主にエンドミル、ドリル、旋削加工、ドライ加工 |
|
| CrN・・・耐腐食性が要求されるプラスチック、アルミダイカスト金型、非鉄金属の切削加工(アルミ、銅) | |
| 溶射部門 | 減圧プラズマ溶射加工(VPS) |
| 大気プラズマ溶射加工(APS) | |
| 高速フレーム溶射加工(HVOF) | |
| 金属ワイヤー溶射加工 | |
| 金属パウダー溶射加工 | |
| ローカイドロッド溶射加工 |
